石化厂区数字集群无线通信解决方案

根据环氧丙烷项目的通信需求，建设一套数字集群系统。此套数字集群系统主要应用于控制中心的指挥调度，保障日常通话、安全防范、应急指挥等重要工作，系统的建设需达到以下目标：

全区覆盖

新建设的常规数字对讲系统，能够符合项目日常管理及通信覆盖要求。达到覆盖面积98%以上，满足日常管理控制中心对全管辖要求。

功能丰富

新建设的常规系统，除了基本的单呼、组呼、全呼等呼叫功能，还具备后台调度、管理功能、录音管理。在日常的工作中，不仅能够支持日常的呼叫，还可以在后台对系统进行管理、记录，提高系统的智能性，通过有线无线接口，可与厂调度电话系统联网通话。

解决盲区

针对无线通信系统盲区，进行实地的考察、电测，进行盲区信号的覆盖。在关键时刻、关键位置，实现通信流畅。

为了保障日常生产调度及处理应急突发事件需求，环氧丙烷项目拟建设1套生产无线通讯网；根据覆盖需求和将来系统覆盖面高的要求，系统规划2个数字基站，覆盖五个现场机柜室、中央控制室、厂区室外等所有区域。

本次建设的数字对讲机通讯系统配置的防爆对讲机采用带显示屏和键盘，可实现单呼、组呼、收发短息等功能，建议配发到班组长人员。此对讲机还可实现一机两用功能，即班组长以上人员平时工作自己车间的频道上，调度中心有调度时在此频道上也能收到，如要主动向调度中心汇报工作，可调到调度中心的频道上进行呼叫。通过有线无线接口，可与厂调度电话系统联网通话；

根据南京金陵亨斯迈新材料有限责任公司环氧丙烷项目招标文件要求，无线主机设置在办公楼一层电信机房内。天线设置在办公楼四层顶部，天线架设高度由供货商现场勘查计算后确定。

系统结构

基站系统部分由信道机（XirR8200）、以太网交换机、双工器（DPU）和合路器（COM）组成，通过馈线与避雷器与室外天线进行对接。为了保证通信的质量，还增加了基站信号增强远端机与近端机，将设备信号通过光纤网络传输到远端的定向天线上。

数字集群系统基站采用横式的装配结构，走线和外观简洁、实用。信道机硬件将采用通用信道机平台，对其所需的嵌入式软件结合数字集群系统功能进行重新设计和修改，实现信道机的整体功能。

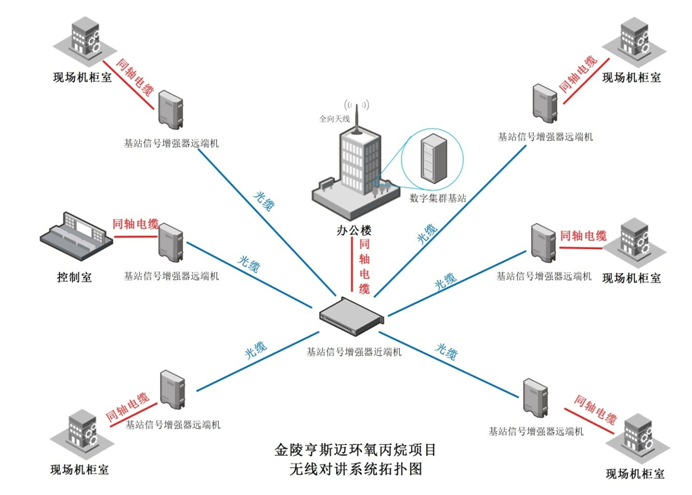

系统拓扑图如下：
