核和辐射卫生应急指挥调度通信系统

发布时间:2018-05-21作者:来源:浏览次数:5296

一、项目背景

核与辐射技术的广泛应用,特别是核能的快速发展,对核和辐射突发事件的卫生应急工作提出了新的挑战。核和辐射突发事件一旦发生,不仅可能引起人员的辐射损伤,还可能导致社会心理恐慌,甚至影响社会稳定和国家安全。为避免减少核事故对工作人员和公众的危害,最大限度的减少核事故造成的损失,保证现场救援人员和公众的健康和安全,核事故应急指挥调度通信系统显得非常重要。


应对核突发事件除了专业的应急处置队伍、应急物质器材,还需要有综合性的核和辐射卫生应急监测平台以及快速做出事故响应的应急通信指挥车,以满足核和辐射突发事件卫生应急工作的开展。

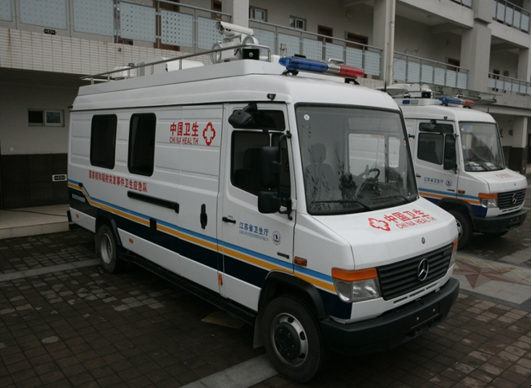

(图样为应急通信指挥车示意图)




二、客户需求

根据前期与业主的沟通,听取管理和使用部门的意见,结合核应急监测平台的车辆图纸和现场勘测,客户对于核和辐射卫生应急指挥调度通信系统需求如下:


系统采用PDT数字集群标准,可分配3-4组通话组,并且方便日后系统的扩容;


2.系统需满足核和辐射卫生应急的卫生、消防、公安、交通等多个部门的日常通话,各个组独立听话、互不干扰;可以满足特殊情况下的组呼、个呼、全呼等;


3.系统能够覆盖核和辐射卫生应急监测车辆的周边5公里范围区域;


4.系统具备统一调度功能,工作人员日常可以通过调度软件对用户进行调度管理。满足日常语音调度,短信下发指令,GPS定位等用途。


5.系统采用的频率为无线电委员会批准的合法频点;



三、设计目标

根据核和辐射卫生应急指挥小组的通信需求,建议规划建设一套数字集群应急指挥调度通信系统。此套系统主要应用于工作人员日常的指挥调度,保障日常工作运行、安全防范、应急指挥等重要工作,系统的建设需达到以下目标:


全区覆盖

新建设的集群系统,能够符合核和辐射卫生应急指挥的覆盖要求。达到覆盖应急指挥车周边5公里范围98%以上。


功能丰富

新建设的集群系统,除了基本的单呼、组呼、全呼等呼叫功能,还具备后指挥调度功能。在日常的工作中,还可以在后台对系统进行管理、记录,提高系统的智能性。


解决盲区

针对无线通信系统盲区,进行实地的考察、电测,进行盲区信号的覆盖。在关键时刻、关键位置,实现通信流畅。


四、方案概述

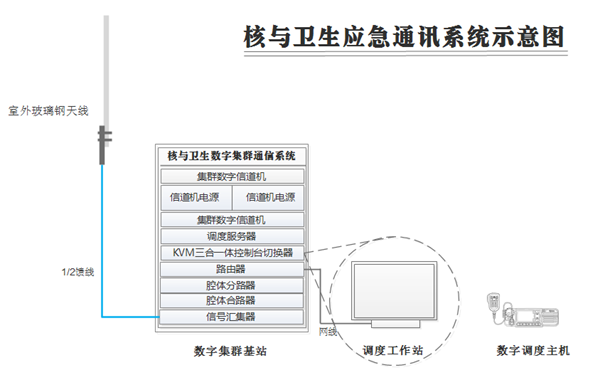

本设计方案包括车载固定基站、车载天馈系统、指挥调度系统三部分组成。规划中继台放置核和辐射卫生应急指挥车内。通过馈线把信号送到车载天线,车载天线为1.7米玻璃钢天线,天线总的高度可以达到3.7米。保证能够达到应急指挥车周边5公里的信号覆盖。示意图如下:



五、集群基站设计

根据前期沟通了解,核和辐射卫生应急指挥的日常通信部门主要有公安、卫生消防、交通等多个部门同时工作。因此,本项目拟采用1套二载频数字集群基站完成应急指挥车周围5KM的覆盖。基站日常能够满足4组通话同时进行,互不干扰,紧急情况可以统一指挥,统一调度。


数字集群基站设备尺寸:宽度:600mm;深度:600mm,高度:10U。

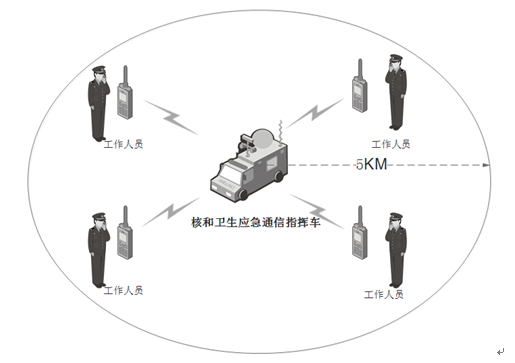

系统示意图:
