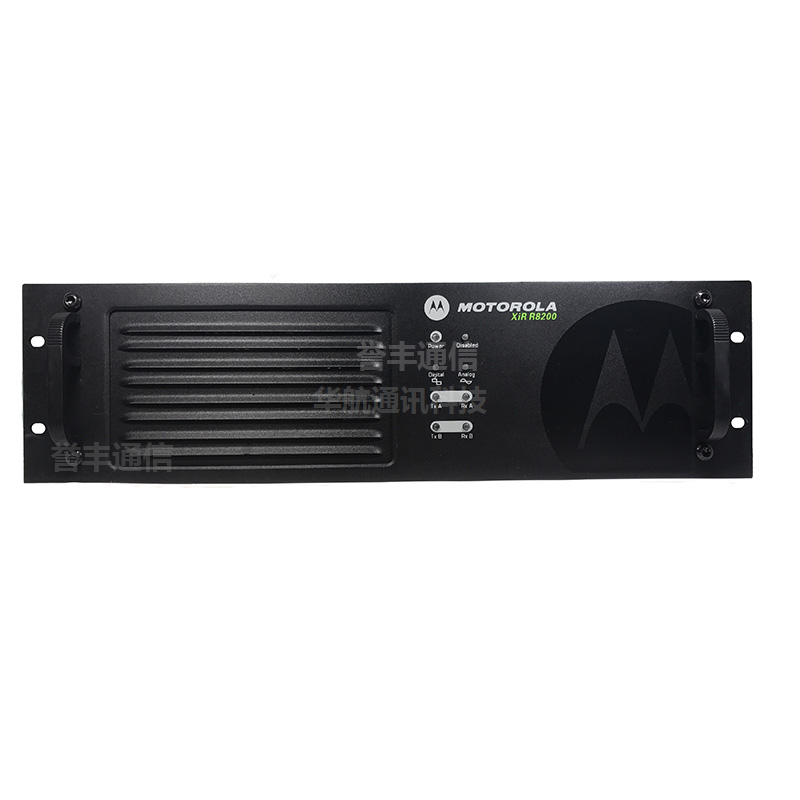

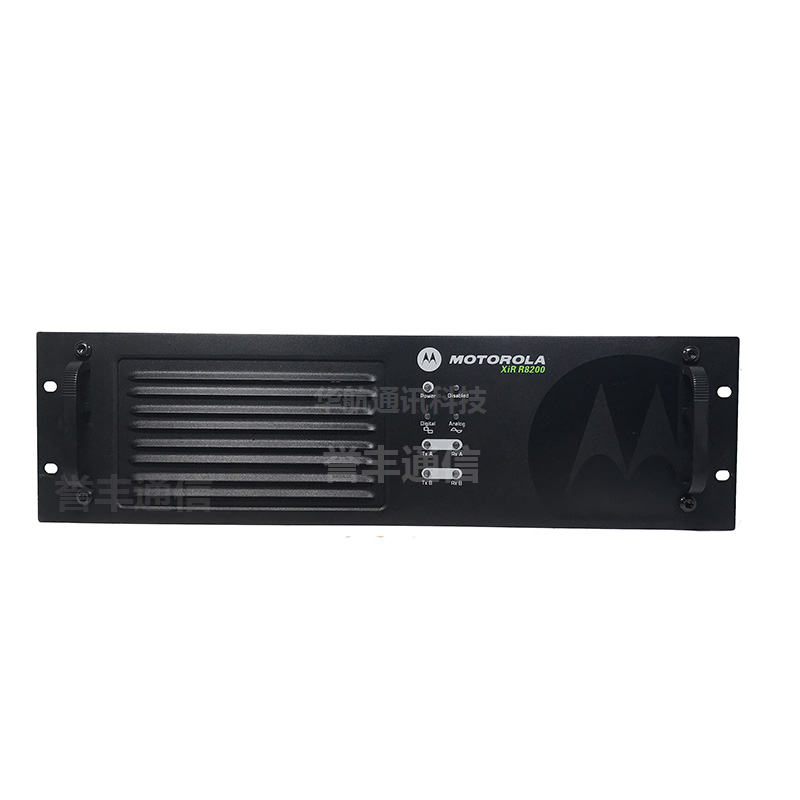

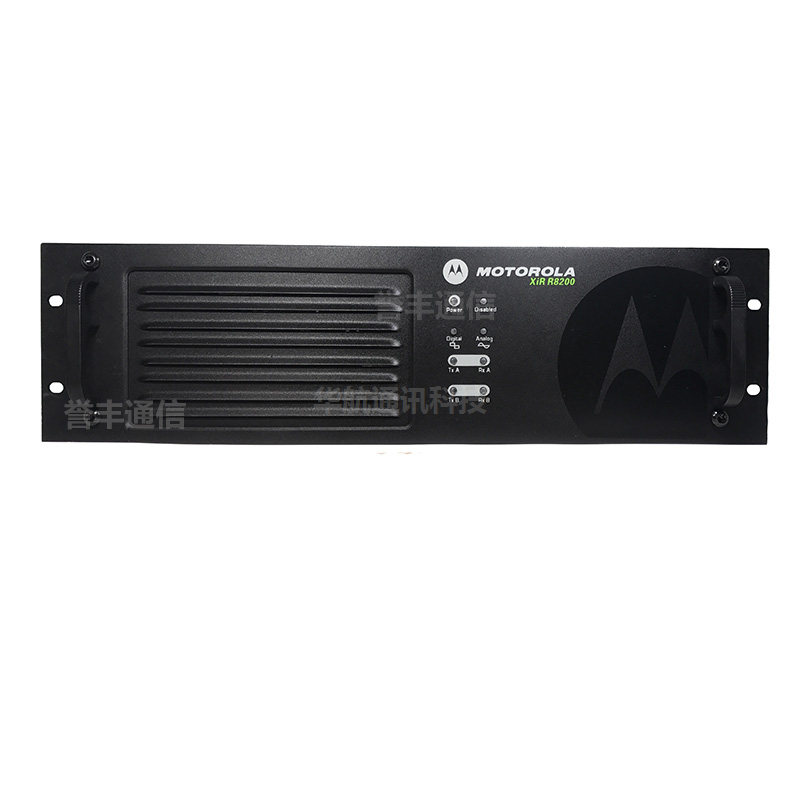

摩托罗拉R8200中继台
XiR R8200 中继器是一种持续工作的装置，同时支持数字 TDMA 模式下的两条语音或数据路径。 可以方便地安装于墙面或机架系统。 此数字中继器是 MOTOTRBO 系列的组成部分，通过完整的解决方案可以提供增强的性能、提高的频谱效率、集成的数据传输以及增强的语音通讯
上一个：摩托罗拉DR3000中继台
下一个：RD980S
产品简介
摩托罗拉XiR R8200中继台是一种持续工作的装置，同时支持数字TDMA模式下的两条语音或数据路径。可以方便地安装于墙面或机架系统。此数字中继器是MOTOTRBO系列的组成部分，通过完整的解决方案可以提供增强的性能、提高的频谱效率、集成的数据传输以及增强的语音通讯。
XiR R8200中继台是摩托罗拉在中国市场第一款批量推广的原装正品中继台。与目前市场上各类组装中继台相比， XiR R8200中继台实现了用户体验质的飞跃！
摩托罗拉 XiR R8200数字中转台规格参数
XiR R8200
UHF VHF
信道容量 16
频率 403-470 MHz 450-512 MHz 136-174 MHz
外形尺寸(高x宽x厚） 132.6x482.6x296.5 毫米
5.22x19x11.67 英寸
电压要求 100-240伏交流电，50/60赫兹
重量 14千克(31磅）
电流消耗
待机
发射
1.0安(100伏交流电),0.5安(240伏交流电）
4.胺(100伏交流电),1.8安(240伏交流电）
工作温度范围 -30℃ 到+60℃
最大工作周期 1
FCC说明 1-25瓦：ABZ99FT4026
25-40瓦：ABZ99FT4025 140 瓦：ABZ99FT4027
5-45 瓦：ABZ99FT3082 1-25 瓦：ABZ99FT3026
25-45 瓦：ABZ99FT3025
接收机
频率 403-470 MHz | 450-512 MHz 136-174 MHz
信道间隔 12.5 kHz/25 kHz
频率稳定性
(-30℃,+60℃ +25℃) +/- 0.5 ppm
模拟灵敏度 0.3uV(12dB SINAD)
0.4uV(20dB SINAD)
0.22uV (典型）
数字灵敏度 5% BER: 0.3 uV
互调
TIA603C
ETS
75 dB
70 dB
邻近信道选择性 12.5 kHz 下 60 dB
25 kHz 下 70 dB
杂散抑制
TIA603C
ETS
75 dB
70 dB
80 dB
70 dB
额定音频下的音频失真 3% (典型）
干扰与噪音 12.5 kHz 下-40 dB
25 kHz 下-45 dB
音频响应 + 1,-3dB
传导杂散发射 -57 dBm
发射机
频率 403-470 MHz 450-512 MHz 136-174 MHz
信道间隔 12.5 kHz/25 kHz
频率稳定性
(-30℃， +60℃, +25℃) +/- 0.5 ppm
功率输出
低功率 1-25 瓦 1-40 瓦 1-25 瓦
高功率 2540 瓦 25-45 瓦
调制限制 12.5 kHz 下+/-2.5 kHz
25 kHz 下 +/- 5.0 kHz
符合防爆(FM)标准的干扰和噪音 12.5 kHz 下-40 dB
25 kHz 下-45 dB
传导/辐射 -36 dBm < 1 GHz
-30 dBm > 1 GHz
邻近信道功率 12.5 kHz 下-60 dB
25 kHz 下-70 dB
音频响应 +1,-3dB
音频失真 3%
符合防爆(FM)标准的调制 12.5 kHz11K0F3E
25 kHz: 16K0F3E
4FSK数字调制 12.5 kHz 仅数据：7K60FXD
12.5 kHz 数据和语音：7K60FXE
数字话音编码器类型 AMBE+2
数字协议 ETSI-TS102 361-1
XiR R8200
UHF VHF
信道容量 16
频率 403-470 MHz 450-512 MHz 136-174 MHz
外形尺寸(高x宽x厚） 132.6x482.6x296.5 毫米
5.22x19x11.67 英寸
电压要求 100-240伏交流电，50/60赫兹
重量 14千克(31磅）
电流消耗
待机
发射
1.0安(100伏交流电),0.5安(240伏交流电）
4.胺(100伏交流电),1.8安(240伏交流电）
工作温度范围 -30℃ 到+60℃
最大工作周期 1
FCC说明 1-25瓦：ABZ99FT4026
25-40瓦：ABZ99FT4025 140 瓦：ABZ99FT4027
5-45 瓦：ABZ99FT3082 1-25 瓦：ABZ99FT3026
25-45 瓦：ABZ99FT3025
接收机
频率 403-470 MHz | 450-512 MHz 136-174 MHz
信道间隔 12.5 kHz/25 kHz
频率稳定性
(-30℃,+60℃ +25℃) +/- 0.5 ppm
模拟灵敏度 0.3uV(12dB SINAD)
0.4uV(20dB SINAD)
0.22uV (典型）
数字灵敏度 5% BER: 0.3 uV
互调
TIA603C
ETS
75 dB
70 dB
邻近信道选择性 12.5 kHz 下 60 dB
25 kHz 下 70 dB
杂散抑制
TIA603C
ETS
75 dB
70 dB
80 dB
70 dB
额定音频下的音频失真 3% (典型）
干扰与噪音 12.5 kHz 下-40 dB
25 kHz 下-45 dB
音频响应 + 1,-3dB
传导杂散发射 -57 dBm
发射机
频率 403-470 MHz 450-512 MHz 136-174 MHz
信道间隔 12.5 kHz/25 kHz
频率稳定性
(-30℃， +60℃, +25℃) +/- 0.5 ppm
功率输出
低功率 1-25 瓦 1-40 瓦 1-25 瓦
高功率 2540 瓦 25-45 瓦
调制限制 12.5 kHz 下+/-2.5 kHz
25 kHz 下 +/- 5.0 kHz
符合防爆(FM)标准的干扰和噪音 12.5 kHz 下-40 dB
25 kHz 下-45 dB
传导/辐射 -36 dBm < 1 GHz
-30 dBm > 1 GHz
邻近信道功率 12.5 kHz 下-60 dB
25 kHz 下-70 dB
音频响应 +1,-3dB
音频失真 3%
符合防爆(FM)标准的调制 12.5 kHz11K0F3E
25 kHz: 16K0F3E
4FSK数字调制 12.5 kHz 仅数据：7K60FXD
12.5 kHz 数据和语音：7K60FXE
数字话音编码器类型 AMBE+2
数字协议 ETSI-TS102 361-1
